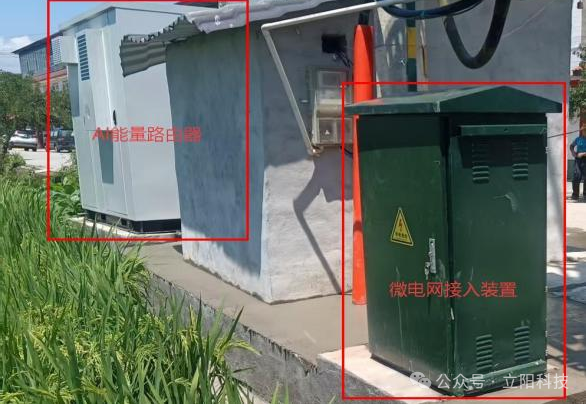

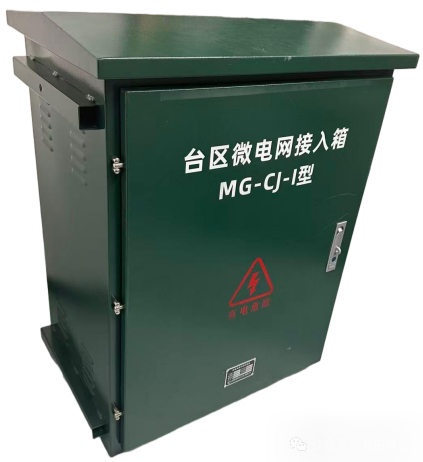

近期立阳科技自主研发的台区微电网接入箱，成功部署在四川某县台区侧并通电运行。作为台区微电网系统的关键接口设备，可实现对AI能量路由器并网、离网工况的安全管控，一方面有效阻断离网运行状态下向高压侧反送电的安全风险，保障电网侧运维人员人身与设备安全；另一方面支撑能量路由器离网孤岛运行，兼容应急电源车快速接入，保障重要负荷不间断保供电。同时完成能量路由器并网调控与电能质量治理相关接口适配，打通台区微电网并离网切换、应急保供、电能质量优化的硬件链路，提升配网台区故障应急处置能力，增强台区供电可靠性，为台区源网荷储协同运行、新型配电网建设提供坚实的设备支撑。
产品主要功能：
防反送电安全隔离功能（离网保供电保护）

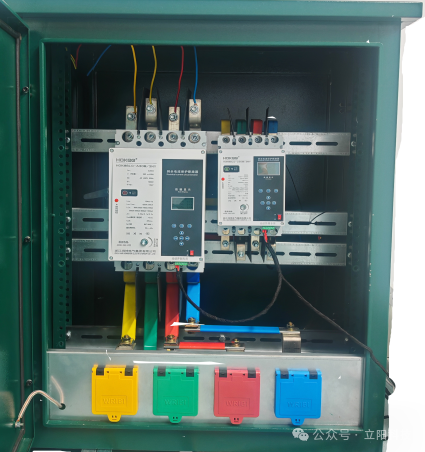

1. 物理安全隔离：当台区上级 10kV 电网发生故障、停电或处于计划检修状态时，接入箱接收到失压或系统控制指令，630A 漏保开关在 20ms~100ms 内快速分闸，切断配电变压器低压侧与台区 JP 柜及储能系统的物理连接。
2. 杜绝高压反送电：在离网保供电模式下，“台区微电网柔性调控装置”作为主电源（V/f 模式）运行，为 JP 柜和居民负荷供电。630A 开关的分闸可绝对保证低压侧逆变交流电不会倒送回配电变压器低压侧，杜绝因升压至 10kV 高压线路而引发的检修人员触电事故及高压设备损坏风险。
3. 联锁保护逻辑：接入箱内集成逆功率保护与失压检测逻辑，与 EMS 进行“硬接线+通讯”双重联锁，实现离网边界的高可靠性控制。
应急电源车接入与离网黑启动协同
1. 离网黑启动（Black Start）：当市电停电且台区进入全断电状态时，EMS 发起黑启动指令。接入箱保持 630A 开关断开状态，闭合 400A 开关，PCS 建立稳态电压和频率（V/f 模式），无冲击拉动台区居民负荷，实现台区无缝/快速黑启动保供电。
2. 应急电源车快速接入：接入箱内部交流公共母线预留标准化应急电源车接线铜排/快接接口。在台区长时间离网且储能电池电量（SOC）较低时，应急电源车可迅速接入。
3. 多源孤岛协同控制：EMS 实时协调 PCS 与应急电源车发电机组的功率输出，实现柔性调控装置与应急电源车在离网孤岛下的无缝切换或并联扩容运行，保障极端恶劣天气下的连续无间断供电。
并网柔性调控与电能质量综合治理
在电网正常运行（630A 开关与 400A 开关均闭合）时，接入箱作为“台区微电网柔性调控装置”的功率传输节点，配合 EMS 智能策略解决以下电能质量及台区承载力难题：
• 电压越线治理：针对高比例分布式光伏接入导致的台区末端或变压器侧电压超限问题，通过 400A 回路控制 PCS 进行有功功率吸收与无功功率调节，将台区电压动态钳制在国标规定范围（220V ±7%）内。
• 三相不平衡动态补偿：接入箱实时检测三相电流相位与幅值，EMS 指令 PCS 进行相间功率转移与单相/两相有功及无功动态注入，平抑居民单相负荷带来的严重三相不平衡，降低中性线电流与线路损耗。
• 变压器重过载及光伏反送缓解：用电高峰期（变压器重过载），储能通过 400A 开关向 JP 柜放电，降低变压器负载率；光伏发电高峰期（电能向变压器反送），储能进行充电存储，防止逆功率引发变压器过载跳闸，提高台区对可再生能源的接纳能力。
• 功率因数无级提升：PCS 依托四象限运行能力，经接入箱向台区动态无级补偿无功功率，替代传统电容器组，使台区整体功率因数保持在 0.95 以上。
